当图像出现伪影时，要如何处理？

我们第一时间想到的就是先做探测器校准。校准之后，伪影有很大概率可以顺利消除，不再影响后续对病人的检查。

还记得探测器校准的方法和步骤吗？

具体操作参考如下：

01

具体方法:

（Digital Diagnost 2.x为例子）

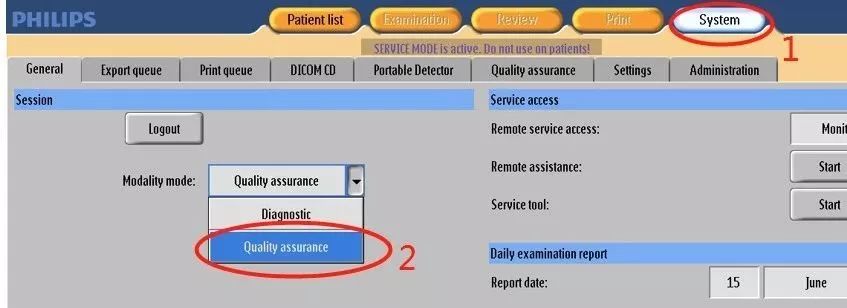

  • “eleva”用户登陆，点击“System”菜单，在“Modality Mode”里选择“Quality assurance”。

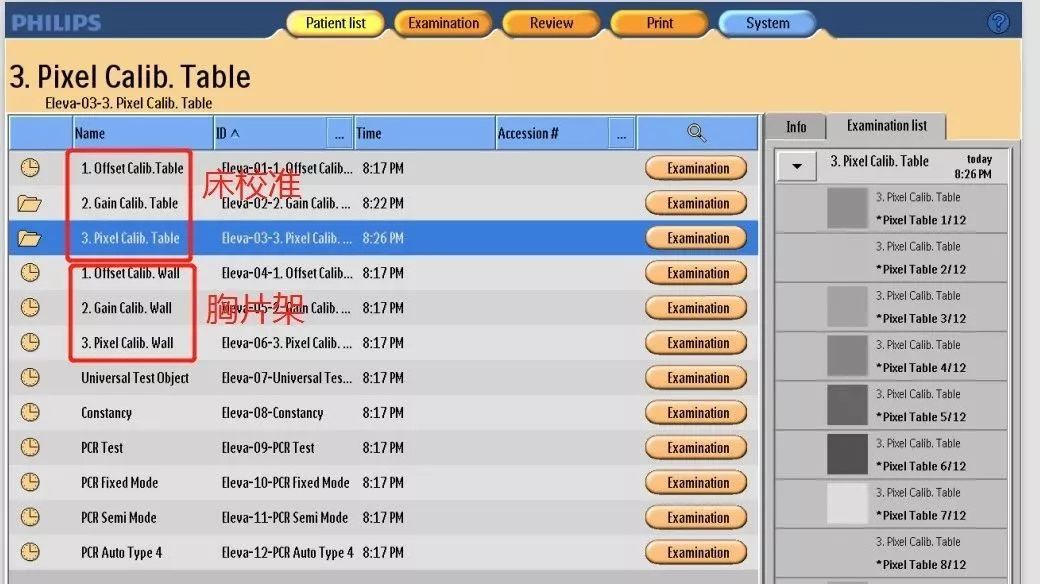

  • 点击病人列表Patient list选项，根据设备的配置（单板或者双板）能够看到探测器校正的条目。

02

校准前的准备工作

  • X线与探测器之间不能有物体；

  • 取出滤线栅；

  • 球管对准探测器的中心；

  • 确认SID，床探测器SID为110cm ，胸片架探测器SID为150cm；

  • 限束器光野大小设置为47cm*47cm，内部的滤过设置为0（此项一般为自动）；

  • 在限束器下放轨道上放置21mm 的铝板。

03

 正式校准工作开始

（球管对准的胸片架就先选择胸片架菜单）

  • 点击Patient list选项，选择“Offset cal”，点击“Examination”，点击确认，开始校正。提示成功后，此项校准结束。

  • 点击Patient list选项，选择“Gain cal”，点击“Examination”，分别选择10次曝光选项，并完成曝光，待成功后，点击下方 √ 按钮。

  • 点击Patient list选项，选择“Pixel cal”，点击“Examination”，分别选择12次曝光选项，并完成曝光，待成功后，点击下方 √ 按钮。

    以上三项校准全部做完后，就可以再到“Modality Mode”里选择“Diagnostic”回到病人检查列表界面，放回滤线栅，取出铝板，继续检查病人。

好了，现在您也可以自己操作，

进行探测器校准啦，很简单吧？
