如何检测Philips扫描式乳腺机

Philips 的扫描式Microdose乳腺机是一款光量子低剂量的乳腺机，采用的是多狭缝扫描的曝光工作方式，其各项参数的检测方法有特殊要求。

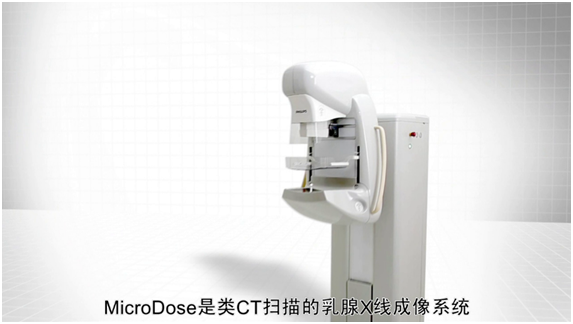

如上图，Philips 乳腺机Microdose采用多狭缝光子计数探测器，上／下双准直器（限束器）， 扫描式曝光，扫描曝光时间3-15秒。

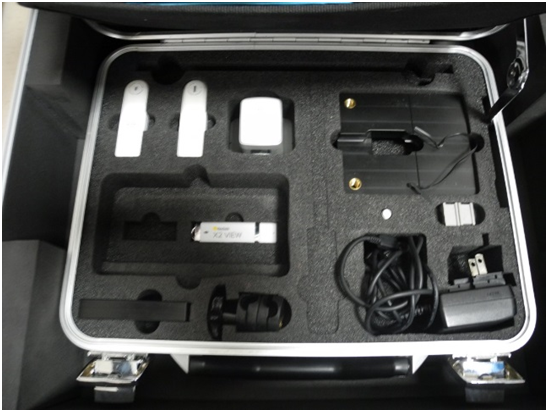

▍一、 检测Philips的扫描式乳腺机Microdose，需要专用剂量探头。推荐使用的检测设备： unfors XII + MAM 探头 + MAM支架。



检测条件：



１、Dosemeter选择PHILIPS， W/Al -靶/滤过（运算乳腺平均剂量时，修正因子的S，选择W/Al, 700µm， 修正因子数值1.082。

２、曝光延时stop delay选择2S。 压迫器尽量选择距离最大，即98-100mm。

３、手动曝光，选择常用区间 mAs：8 – 20mAs。（最大范围：5.9mAs- 23.5mAs， 不能选择AEC或者smart AEC）。

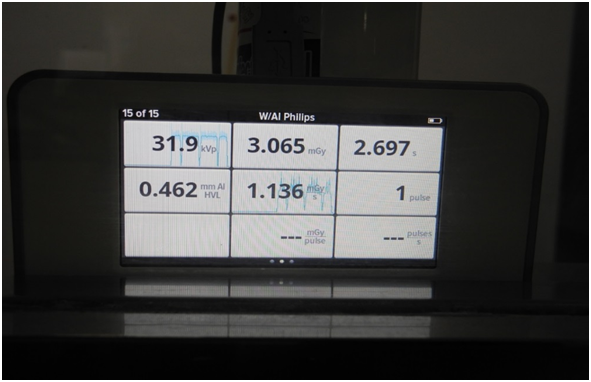

检测结果：直接显示KV值、半值层、剂量、剂量率等。





▍二、检测机构采用较多的奥利科，B-Piranha，X射线机多功能质量检测仪，也可以检测Philips的扫描式乳腺机。

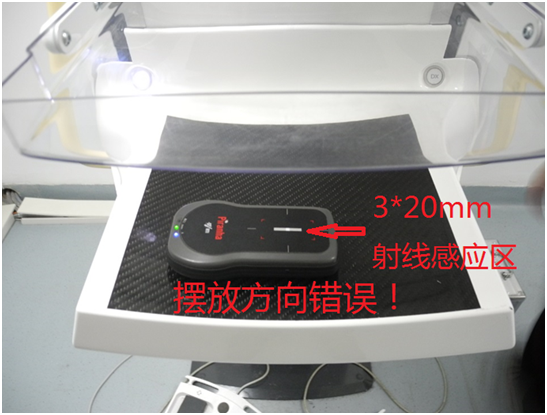

正确使用奥利科，B-Piranha，可以正确测试Philips扫描式乳腺机：如下3*20mm的狭长的射线感应区，要严格处于12点钟方向！







▍三、胸壁侧照射野准直、光野射野一致性的测量，对于扫描式乳腺机,不适用。



扫描式乳腺机只有X射线野，射线野在支撑台之内，比台边向内约5mm。没有可见光视野。



▍四、测量半值层、辐射输出重复性、特定辐射输出量、乳腺平均剂量等项目时的注意事项。

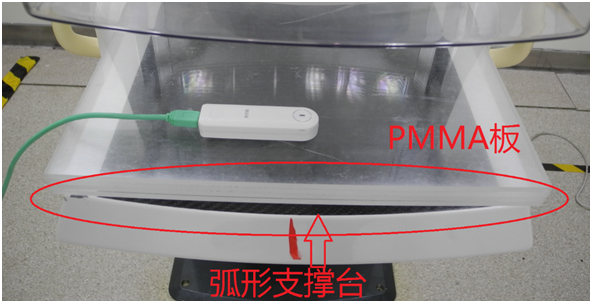

Philips扫描式乳腺机有特殊结构，乳腺机的乳房支撑台是弧形，中间的最低点比侧边沿低20mm。 其AEC条件只与压迫器高度有关，与是否放置模体无关。



1、Philips扫描式乳腺机microdose的最常用曝光条件是 32KV。在设备检测时，如果要求使用28KV，可使用最接近的29KV进行相关测试。

2、当需要28KV 条件下的半值层时，请分别在26KV、29KV条件下测量半值层，然后，使用算数线性差值法，计算出28KV下的半值层。　（直接在26KV、29KV条件下的半值层／剂量值也均符合最新检测规范。

3、检测乳腺平均剂量等项目时，可直接把压迫器降低到45mm ,不必放置PMMA板。





4、当要求把剂量仪探头有效位置恰好放置到支撑台上方100mm处时。应将剂量仪探头直接放置于支撑台上，正中位置，保证探头中心与支撑台最低点平行。把压迫器高度降低到100mm，移除压迫器。
