PHILIPS DR产品如何正常曝光并节约球管寿命

当您购买了PHILIPS的DR设备，在临床应用中，您将每天几十次，几百次按下曝光手闸，这是最基本的操作。但您可曾想过，就是这个每天大量重复操作，甚至已经忽略的动作，却暗藏着极大的学问。手闸如果使用不当，可能影响您的正常曝光，并极大的缩短DR设备，特别是设备球管的使用寿命。

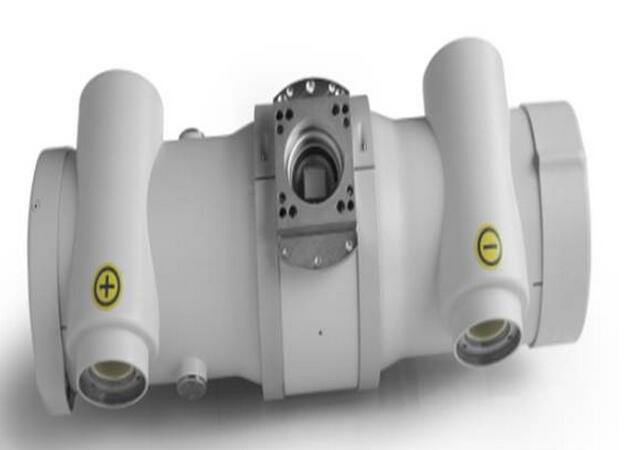

众所周知，X射线设备上，产生并发出X射线的是球管。而影响球管寿命因素主要有球管的灯丝、球管的真空度、球管的旋转阳极（含电机）等。这其中影响最大的是球管的灯丝寿命。



通俗地说，球管的灯丝就像我们日常用的电炉子的发热电阻丝。球管在进行X射线曝光时，灯丝需要加热到非常高的温度，比如2000度，进入到灼热状态，以产生大量的游离电子，这些游离电子在球管直流高压（40-150KV）的作用下，高速打到球管的旋转阳极靶上，激发出高能的X射线。



但是，我们从基本的物理学原理知道，温度越高，灯丝蒸发的速度也越快。比如，灯丝在1000度时，寿命可能是100,000小时；2000度时，寿命1000小时；2100度时，寿命100小时；2200度时寿命1小时。灯丝温度再继续升高，可能迅速熔化，几分钟，甚至几秒种就会断掉，球管报废。



那么，DR设备手闸的按下，是如何影响球管的灯丝温度和寿命的呢？



正常情况下，当医生把球管对准病人和探测器，显示器左下的曝光准备绿圈会亮起，通知医生可以曝光。当您按下手闸第一档时，绿圈会灭一下，大约0.5- 1秒，再次亮起，医生把手闸继续按下第二档，完成曝光，并听到曝光提示音。



影响球管的灯丝温度和寿命的，就是这手闸的第一档和第二档按下的方式。



从原理看，当手闸第一档按下时，DR设备将立刻对球管灯丝加热，大约0.2-0.4秒，把灯丝温度从几百度的温热状态，加热到大约2000度以上的灼热状态。曝光结束后，灯丝电流立刻下降（短于0.2秒），灯丝温度也立刻下降，以保护灯丝的高温寿命。由些可知，如何有效使用球管灯丝的高温寿命，是延长球管寿命的关键。



那么，手闸的按下方式如何影响灯丝的高温寿命，什么是正确的手闸按下方式呢？



曝光绿圈亮起后，医生较快速地，在大约1-2秒时间，一次把手闸2档连续按下，完成曝光，同时能听到曝光提示音。这种操作，每次曝光，灯丝的高温寿命只损耗大约1.5-2秒。

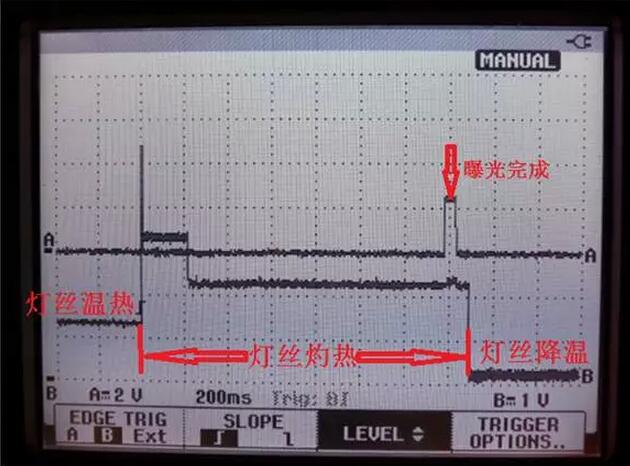

如下图所示，图中B是灯丝电流，A是曝光KV。灯丝灼热1.4后，曝光完成，然后灯丝电流立即降低到0，灯丝冷却。总的灯丝灼热时间大约是1.5秒。



什么是不正确的曝光操作？



1、手闸按下速度过快。有时，操作者一次把2 档快速按到底，时间短于0.5秒。这时将发现，显示器上的绿圈灭后不再亮起，听不到曝光提示音。操作者只能松开手闸，再重新慢一点儿按下手闸，完成曝光。这种情况下，对于球管灯丝来说，白白加热了一次，但没有有效曝光。
2、手闸按下速度过慢。有的操作者习惯把手闸2档分2次按下，第一档按下后，曝光绿圈灭掉，再次亮起时，再按下第二档。这种操作理论上是正确的，如果操作熟练，2档总的按下时间控制在2秒左右，是完全正确的。但是，如果操作者按下第一档后，绿圈已经二次亮起，却仍在让病人摆位，未连接按下第二档，则球管灯丝在灼热状态下白白进行等待。如果超过10秒还未进行曝光，设备将自动切断灯丝电流，给灯丝降温，以保护灯丝。这种情况，将大大损耗灯丝寿命。
3、手闸卡滞，按下阻力大，或者按下后，按键弹出不顺利。这种情况，同样会使球管灯丝白白加热，严重缩短球管寿命。用户需要立即更换手闸。



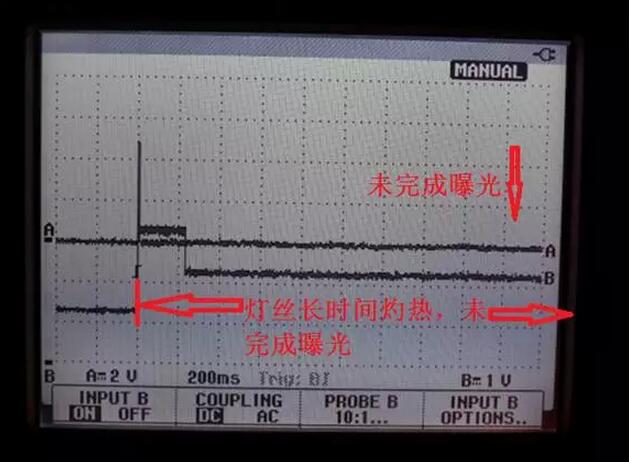

下图是手闸卡滞时的波型，由B可见，球管灯丝在白白加热，A始终是0 KV，未进完成曝光。球管灯丝加热时间已经超出了示波器所设量程，严重损耗了球管寿命。
